Konstrukce a rozsah dodávky

Konstrukce a rozsah dodávky

Jedná se o kombinaci lehkých obvodových a vnitřních stěn s vazníkovou střechou. Jsou použity moderní digitálně navrhované vazníky, kde spoje tvoří speciální zalisovávané plechy, které zaručují vždy přesně staticky provedený spoj při maximální úspornosti.
Stěny jsou sendvičového typu s použitím ekologicky a hygienicky zcela nezávadných materiálů, jejichž kvalita je prokazována příslušnými certifikáty a atesty. Již standardem je použití desek Fermacel Greenline, které zlepšují vnitřní prostředí domu. Důraz byl kladen na zvolení optimální kombinace pro zajištění velmi vysokých nároků na tepelně – technické parametry konstrukce při zachování rozumných investičních nákladů.
Všechny představené typy lze dále upravovat dle přání zákazníka, stejně tak jako i rozsah dodávky.
Dodávka na klíč od horní hrany základové desky (či stropu sklepa) obsahuje dodávku a montáž obvodových a vnitřních stěn, které jsou z výroby osazeny okny a vchodovými dveřmi. Povrchy jsou z vnitřní strany dokončeny vyšpachtlovaným sádrokartonovým, či sádrokvláknitým systémem a vymalovány. Z vnějšku je použito dřevěného obkladu z palubek min. tl. 15 nebo 18 mm nebo fasádního systému s tenkovrstvou omítkou.
Krytina je použita desková Lindab Ideal v základní variantě v hnědé barvě. Za příplatek je možno použít jiné barvy i taškovou krytinu např. Bramac. Žlaby jsou též z materiálů od firmy Lindab v základní hnědé barvě, svody s vyvedením na terén v úrovni přízemí. Venkovní přesahy střechy jsou obloženy palubkami či dřevěným obložením.
Okna jsou plastová zasklená isolačními trojskly ug= 0,7W/m2.K. Pokud jsou použita plastová okna, jsou opatřena celoobvodovým kováním. V každém případě jsou osazeny vnitřní parapety dle barvy okna a vnější AL parapety či jiné srovnatelné kvality. Podlahy v přízemí i v podkroví jsou suché s nášlapnými vrstvami PVC, v koupelnách a WC s dlažbou cenově limitovanou.
V koupelně jsou použity cenově limitované obklady do výše min. 2 m. Domy jsou osazeny sanitární technikou, bateriemi do 550,-Kč, umyvadlem do 650,- Kč, WC kombi do 1900,- Kč a vanou do 3500,- Kč.  Kuchyňská linka není předmětem dodávky (pouze na přání za příplatek). Všechny tyto zařizovací předměty jsou cenově limitované. Výběr dražších je možný za příplatek.
V domech jsou provedeny rozvody el. instalace vč. vypínačů, zásuvek, ale bez svítidel.
Topení se předpokládá el. konvektory.  Na přání je možné dodat za příplatek i jiné topné systémy. Ve většině objektů je možno za příplatek instalovat komín a event. krb či krbová kamna.
Konstrukční řešení MS Ekonomy - rozsah dodávky a montáže.

Konstrukce a rozsah dodávky MS Ekonomy

A.1.     Zvenčí dokončená vrchní stavba

(od horní hrany základové desky, stropu sklepa, resp. od isolace proti zemní vlhkosti případně radonu nahoru):
Dodávka a montáž vč. dopravy a ubytování montážní skupiny, ale bez  DPH (dle předpisů platných v době fakturace).
Cena neobsahuje projektové práce.

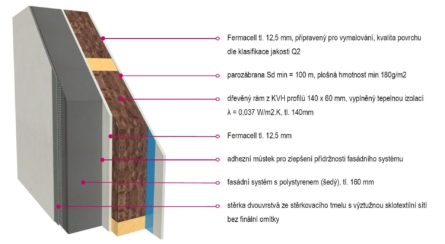

Vnější stěny

-    Fermacell greenline 12,5 mm, připravený pro vymalování, kvalita povrchu dle klasifikace jakosti Q2
-    parozábrana PE folie
-    dřevěný rám z KVH profilů 140 x 60 mm, vyplněný tepelnou isolací Orsil tl. 140mm
-    Fermacell 12,5 mm
-    fasádní systém s fasádním polystyrenem tl.100 mm
-    stěrka dvouvrstvá ze stěrkovacího tmelu s výztužnou sklotextilní sítí bez finální omítky
celková tl. cca 270 mm
součinitel prostupu tepla u = 0,20 W/m2 K
Laboratorní vzduchová neprůzvučnost Rw=42dB

Vnitřní stěny

-    Fermacell  greenline 12,5 mm, připravený pro vymalování, kvalita povrchu dle klasifikace jakosti Q2
-    dřevěný rám z KVH profilů 100 x 60 mm, vyplněný tepelnou isolací Orsil tl. 100mm
-    Fermacell greenline 12,5 mm, připravený pro vymalování, kvalita povrchu dle klasifikace jakosti Q2
celková tl. cca 125 mm
laboratotorní vzduchová neprůzvučnost RW = 42dB (zvýšení na normovou hodnotu požadovanou mezi obytnými místnostmi za příplatek)

Stropní konstrukce pod nevytápěným prostorem

-    tepelná isolace Orsil tl. 320 mm
-    ocel. závěsná konstrukce Knauf na spodní pásnici vazníků, fošínek stropu
-    parozábrana PE folie
-    sádrokarton 12,5 mm, vyšpachtlovaný, připravený k malování, kvalita povrchu dle klasifikace jakosti Q2
celková tl. cca 363 mm
součinitel prostupu tepla u = 0,16 W/m2 K

Stropní konstrukce pod 2 NP

-    multifunkční deska na pero a drážku tl. min. 18 mm
-    tepelná a zvuková isolace Orsil tl. min. 100 mm , resp. na výšku nosného prvku stropu.
-    ocel. závěsná konstrukce Knauf na spodní pásnici vazníků, fošínek stropu
-    sádrokarton 12,5 mm, vyšpachtlovaný, připravený k malování, kvalita povrchu dle klasifikace Knauf Q2
celková tl. cca 358 mm

Střešní konstrukce

Dřevěné vazníky spojované ocelovými pozinkovanými styčníkovými plechy systém MITEK , výrobce Kasper CZ s.r.o. či obdobný. Spodní pásnice tvoří současně nosnou konstrukci sádrokartonového podhledu, či jsou součástí nosné konstrukce podlahy podkroví.

Krytina

Standardně dodávaná je krytina  Lindab Ideal hnědá, na přání betonová taška Bramac nebo dle dohody.  Pojistná hydroizolační folie bezkontaktní, zajištěná kontralatěmi

Klempířské práce

Materiál v základní varianatě Lindab, na přání měď či titanzinek.
Pro klempířské a pokrývačské práce jsou použity vzorové skladby a detaily dle „Pravidel pro navrhování a provádění střech“ Cechu klempířů, pokrývačů a tesařů ČR.

Okna a vchodové dveře

Plastová okna bílá otevíravá a vyklápěcí s mikroventilací, (případně plná pouze v přízemí) zasklená isolačním trojsklem sklem čirým (na přání tlačeným), Ug= 0,7W/m2 K, Uw=0,95W/m2 K bez příček při velikosti 1x1m, parapety venkovní bílé Al, vnitřní plastové, dekor bílý nebo imitace mramor.
Vchodové dveře, prosklené do kříže, provedení dtto okna. Kování koule/klika, vložka FAB, při bočním pevném dílu ztužující sloupek.
Nadstandard zvenčí dokončené stavby ( musí být výslovně uvedeno ve smlouvě v objektové specifikaci smlouvy o dílo).

A.2      Vrchní stavba na klíč

Obsahuje dodávku a montáž vrchní stavby zvenčí dokončené a následující práce a dodávky:

Venkovní přesahy střechy

Obložení nasponkovanými palubkami min. tl 15 mm, např. Softline tř.C s nátěrem  zvenčí 3 x uvnitř 1 x Luxol či obdobný.

Finální vrstva fasády

Základní minerální omítka v bílé barvě.

Suché podlahy

Přízemí (na základové desce)

-    podsyp Fermacell pro vyrovnání nerovnosti základové desky tl. min. 20mm
-    polystyren EPS DEO min. 150 kPa  tl. 90 mm
-    deska Fermacell 2x12,5mm,  celk. tl .25mm
-    nášlapná vrstva PVC, nebo koberec
celková tloušťka vč. nášlapné vrstvy cca 140 mm

Podkroví (na dřevěné podlaze viz. výše)

-    kročejová isolace hobra 40mm
-    multifunkční deska tl.  min. 18 mm, alt. podlahové desky Fermacell.

Vnitřní příčka

-    sádrokarton  Knauf 12,5 mm vyšpachtlovaný pro vymalování ,kvalita povrchu dle klasifikace jakosti Q2
-    ocelová konstrukce příček Knauf  vyplněná v celé tl. tepelnou a zvukovou isolací Orsil  tl. 50, 75, 100mm
-    sádrokarton  Knauf 12,5 mm vyšpachtlovaný pro vymalování ,kvalita povrchu dle klasifikace jakosti Q2
celková tl  75, 100 nebo 125 mm

Příčka sousedící s půdním prostorem

-    plastová síť
-    isolace tepelná Orsil min. tl 200 mm
-    parozábrana PE folie
-    sádrokarton  Knauf 12,5 mm vyšpachtlovaný pro vymalování kvalita povrchu dle klasifikace jakosti Q2

Šikmé a vodorovné podhledy v podkroví

-    pod pojistnou hydroisolační folií 40 mm vzduchová mezera odvětrávaná
nebo pojistná hydroisolační folie bezkontaktní nahrazena kontaktní ale bez vzduchové dutiny.
-    isolace tepelná Orsil min. tl 320 mm
-    parozábrana PE folie
-    sádrokarton  Knauf 12,5 mm vyšpachtlovaný pro vymalování ,kvalita povrchu dle klasifikace jakosti Q2
Sádrokarton je připevněn prostřednictvím kovové konstrukce na dřevěnou konstrukci střechy (vrchní pásnice vazníků či krokve)

Schodiště

Dřevěné schodnicové bez podstupnic tl,  40 mm, borovice, zábradlí tyčkové s madlem, jednostranné.

Vnitřní dveře

Vnitřní dveře hladké plné, do obložkové zárubně, alternativně dveře obloukové plné nebo prosklené imitace dřeva, typ folie buk. Na přání dle požadavku zákazníka i další možnosti.

Elektroinstalace

Provedení v mědi vč. domovního pojistkového rozvaděče vč. zásuvek a vypínačů (ABB Tango bílá) ve standardním rozmístění. Součástí dodávky elektroinstalace je i dodávka systému vytápění elektrickými konvektory s elektromechanickým termostatem dle projektové dokumentace. Centrální termostat za příplatek. Slaboproudé rozvody nejsou ve standardu zahrnuty, ale lze je provést na přání.

Sanita

Vnitřní rozvody vody a kanalizace nad základovou deskou v plastu a mědi bez vodoměrné sestavy. Sanitární zařizovací předměty vč. pákových chromovaných baterií dle nabídky v předem stanoveném cenovém standardu v rozsahu dle projektové dokumentace.

Obklady a dlažby

Dlažby standardně v koupelně a WC, obklady v koupelně do výše 200 cm, WC sokl, případně 100 x 100 cm za umyvadlem dle nabídky v předem stanoveném cenovém standardu v rozsahu, způsob pokládky kolmo ke stěně či rohu, bez vzorů, listel a atypů. Jiné materiály, vzory a provedení jsou možné za příplatek.

Podlahové krytiny

Všechny prostory mimo místnosti opatřené dlažbou mají podlahu pokrytou PVC nebo kobercem bez stěrkování dle nabídky v předem stanoveném cenovém standardu. Krytiny jsou olištovány měkkou PVC  lištou nebo kobercovým páskem. Jiné krytiny a řešení podlah  jsou možné za příplatek.

Malířské a tapetářské práce

Standardní úpravou stěn a stropů je vymalování v barvě bílé. Jiné vymalování či jiné povrchové úpravy stěn jsou možné za příplatek.

Hromosvod

Hromosvod dle PD v závislosti typu a tvaru domu. Ve standardní ceně je hromosvod FeZn, za příplatek je možný AL.

Hrubý úklid

Zahrnuje odstranění obalů a hrubých nečistot, případně vysávání po sádrokartonářských pracech. Součástí je likvidace odpadu zákonným způsobem vč, vydání předepsaného potvrzení

Záruka kvality.

Stěnové a stropní panely jsou vyráběny jedině z certifikovaných materiálů. Výroba je řízena jednotným systémem jakosti a dozorována Výzkumným a vývojovým ústavem dřevařským v Praze. Certifikáty výrobků jsou vedeny pod čísly 1357/2/222/§5/2006 a 1357/1/222/§5a/2007.
Společnost MS Haus s.r.o. je držitelem certifikátu na „ Montované domy na bázi dřeva“ dle Dokumentu národní kvality, který zvyšuje nároky na kvalitu výroby, ale i montáže montovaných domů.
Na konstrukce je poskytována záruka po dobu 30 let.
Na subdodávky je poskytována záruka v dle podmínek subdodavatelů, ale minimálně v rozsahu předepsaném zákonem.
Bližší informace na naší kontaktní adrese.

Konstrukce a rozsah dodávky MS Pasiv

Jedná se o kombinaci lehkých obvodových a vnitřních stěn s vazníkovou střechou. Jsou použity moderní digitálně navrhované vazníky, kde spoje tvoří speciální zalisovávané plechy, které zaručují vždy přesně staticky provedený spoj při maximální úspornosti.
Stěny jsou sendvičového typu s použitím ekologicky a hygienicky zcela nezávadných materiálů, jejichž kvalita je prokazována příslušnými certifikáty a atesty. Již standardem je použití desek Fermacel Greenline, které zlepšují vnitřní prostředí domu. Důraz byl kladen na zvolení optimální kombinace pro zajištění velmi vysokých nároků na tepelně – technické parametry konstrukce při zachování rozumných investičních nákladů.
Všechny představené typy lze dále upravovat dle přání zákazníka, stejně tak jako i rozsah dodávky.
Dodávka na klíč od horní hrany základové desky (či stropu sklepa) obsahuje dodávku a montáž obvodových a vnitřních stěn, které jsou z výroby osazeny okny a vchodovými dveřmi. Povrchy jsou z vnitřní strany dokončeny vyšpachtlovaným sádrokartonovým, či sádrokvláknitým systémem a vymalovány. Z vnějšku je použito dřevěného obkladu z palubek min. tl. 15 nebo 18 mm nebo fasádního systému s tenkovrstvou omítkou.
Krytina je použita desková Lindab Ideal v základní variantě v hnědé barvě. Za příplatek je možno použít jiné barvy i taškovou krytinu např. Bramac. Žlaby jsou též z materiálů od firmy Lindab v základní hnědé barvě, svody s vyvedením na terén v úrovni přízemí. Venkovní přesahy střechy jsou obloženy palubkami či dřevěným obložením.
Okna jsou plastová zasklená isolačními trojskly ug= 0,7W/m2.K. Pokud jsou použita plastová okna, jsou opatřena celoobvodovým kováním. V každém případě jsou osazeny vnitřní parapety dle barvy okna a vnější AL parapety či jiné srovnatelné kvality. Podlahy v přízemí i v podkroví jsou suché s nášlapnými vrstvami PVC, v koupelnách a WC s dlažbou cenově limitovanou.
V koupelně jsou použity cenově limitované obklady do výše min. 2 m. Domy jsou osazeny sanitární technikou, bateriemi do 550,-Kč, umyvadlem do 650,- Kč, WC kombi do 1900,- Kč a vanou do 3500,- Kč.  Kuchyňská linka není předmětem dodávky (pouze na přání za příplatek). Všechny tyto zařizovací předměty jsou cenově limitované. Výběr dražších je možný za příplatek.
V domech jsou provedeny rozvody el. instalace vč. vypínačů, zásuvek, ale bez svítidel.
Topení se předpokládá teplovzdušným vytápěním s rekuperací zbytkového tepla. Za příplatek je možno komín se samostatným přívodem vzduchu, vhodný pro domy s řízeným větráním, krb či krbová kamna.
Stínící prvky jsou navrhovány dle orientace domu na pozemku. Tyto úpravy jsou ovlivněny orientací staveniště
Konstrukční řešení MS Pasiv - rozsah dodávky a montáže

B.1.     Pasivní dům

(od horní hrany základové desky, stropu sklepa, resp. od isolace proti zemní vlhkosti případně radonu nahoru):
Dodávka a montáž vč. dopravy, ale bez  DPH (DPH bude fakturována dle předpisů platných v době fakturace. Cena neobsahuje projektové práce.

Vnější stěny

-Fermacell Greenline 12,5 mm, vyšpachtlovaný , připravený pro vymalování
kvalita povrchu dle klasifikace jakosti Q2
-    parozábrana PE folie
-    dřevěný rám z KVH profilů 220 x 60 mm, vyplněný tepelnou isolací Orsil
-    Femacell Greenline 12,5 mm
-    fasádní systém s polystyrénem tl. 140 mm
-    stěrka dvouvrstvá ze stěrkovacího tmelu s výztužnou sklotextilní sítí bez finální omítky
celková tl. cca 390 mm
součinitel prostupu tepla u = 0,13 W/m2 K

Vnitřní stěny

-    Fermacell Greenline  12,5 mm, vyšpachtlovaný , připravený pro vymalování, kvalita povrchu dle klasifikace Knauf Q2
-    dřevěný rám z KVH profilů 100 x 60 mm, vyplněný tepelnou isolací Orsil
-    Fermacell Greenline 12,5 mm, vyšpachtlovaný , připravený pro vymalování, kvalita povrchu dle klasifikace Knauf Q2
celková tl. cca 125 mm

Stropní konstrukce pod nevytápěným prostorem

-    tepelná isolace Orsil tl. 500 mm
-    ocel. závěsná konstrukce Knauf na nosnou konstrukci stropu, resp. krovu
-    parozábrana PE folie
-    sádrokarton 12,5 mm, vyšpachtlovaný, připravený k malování, kvalita povrchu dle klasifikace jakosti Q2
celková tl. cca 543 mm
součinitel prostupu tepla u = 0,07 W/m2 K

Stropní konstrukce pod podkrovím či 2NP

-    multifunkční deska tl.  min. 18 mm, alt. podlahové desky fermacell.
-    polystyren EPS min. 50mm, rozvody VZT
-    dřevovláknitá deska, příp. Ethafoam min. 5mm
-    multifunkční deska na pero a drážku tl. min. 18 mm
-    vzduchová mezera  min. 50 mm
-    tepelná a zvuková isolace Orsil tl. min. 150 mm
-    ocel. závěsná konstrukce Knauf na spodní pásnici vazníků, fošínek stropu
-    sádrokarton 12,5 mm, vyšpachtlovaný, připravený k malování, kvalita povrchu dle klasifikace Knauf Q2
celková tl. cca 328 mm

Vnitřní příčka v podkroví

-    sádrokarton  Knauf 12,5 mm vyšpachtlovaný pro vymalování, kvalita povrchu dle klasifikace jakosti Q2
-    kovová konstrukce příček Knauf  vyplněná v celé tloušťce tepelnou a zvukovou isolací Orsil
-    sádrokarton  Knauf 12,5 mm vyšpachtlovaný pro vymalování, kvalita povrchu dle klasifikace jakosti Q2
celková tl  75, 100 nebo 125 mm

podlaha na základové desce

-    nášlapná vrstva PVC, nebo koberec
-    deska Fermacell 2x12,5mm,  celk. tl .25mm
-    polystyren EPS DEO min. 150 kPa  tl. 90 mm
-    podsyp Fermacell pro vyrovnání nerovnosti základové desky tl. min. 20mm
-    hydroizolace proti zemní vlhkosti, případně proti radonu
-    železobetonová základová deska tl.250mm
-    podkladní beton v tloušťce min.100mm
-    podsyp drceným pěnovým sklem v tloušťce min. 200mm
celková tloušťka vč. nášlapné vrstvy cca 590 mm
součinitel prostupu tepla u = 0,17 W/m2 K
po obvodu zatepleno extrudovaným příp. soklovým polystyren tl. 150mm

Střešní konstrukce

Střešní konstrukce je z KVH profilů dimenzovaná dle zvolené střešní krytiny.

Krytina

Standardně dodávaná je krytina  Lindab - Ideal, na přání betonová taška Bramac nebo dle dohody.  Pojistná hydroisolační folie bezkontaktní, zajištěná kontralatěmi

Klempířské práce

Materiál Lindab nebo plast, na přání měď či titanzinek.
Pro klempířské a pokrývačské práce jsou použity vzorové skladby a detaily dle „Pravidel pro navrhování a provádění střech“ Cechu klempířů, pokrývačů a tesařů ČR.

Okna a vchodové dveře

Plastová okna pro pasivní domy Uw=0,95W/m2 K, Ug=0,7W/m2 K, vyklápěcí, (případně plná pouze v přízemí) zasklená isolačním sklem čirým, parapety venkovní bílé Al, vnitřní plastové, dekor bílý nebo imitace mramor.
Vchodové dveře, prosklené do kříž.. Kování koule/klika, vložka FAB, při bočním pevném dílu ztužující sloupek.

Venkovní přesahy střechy

Obložení nasponkovanými palubkami min. tl 15 mm, např. Softline tř.C s nátěrem zvenčí 3 x uvnitř 1 x, případně přiznané krokve s nátěrem 3x z vnějšku.

Finální vrstva fasády

Základní minerální bílá omítka.

Schodiště

Dřevěné schodnicové bez podstupnic tl,  40 mm, borovice, zábradlí tyčkové s madlem, jednostranné.

Vnitřní dveře

Vnitřní dveře hladké plné lakované do o, alternativně dveře obložkové plné nebo prosklené imitace dřeva-folie. Na přání dle požadavku zákazníka i další možnosti.

Elektroinstalace

Provedení v mědi vč. domovního pojistkového rozvaděče vč. zásuvek a vypínačů (ABB Tango) či obdobné ve standardním rozmístění. Slaboproudé rozvody nejsou ve standardu zahrnuty, ale lze je provést na přání.

Vytápění

Topení se předpokládá teplovzdušným vytápěním s rekuperací odpadního tepla s účinností min. 85%.
Sanita
Vnitřní rozvody vody a kanalizace nad základovou deskou v plastu a mědi bez vodoměrné sestavy. Sanitární zařizovací předměty vč. pákových chromovaných baterií dle nabídky v předem stanoveném cenovém standardu v rozsahu dle projektové dokumentace.

Obklady a dlažby

Dlažby standardně v koupelně a WC, obklady v koupelně dovýše 200 cm, WC sokl, případně 100 x 100 cm za umyvadlem dle nabídky v předem stanoveném cenovém standardu v rozsahu, způsob pokladky kolmo ke stěně či rohu, bez vzorů, listel a atypů. Jiné materiály, vzory a provedení jsou možné za příplatek.

Podlahové krytiny

Všechny prostory mimo místnosti opatřené dlažbou mají podlahu pokrytou PVC nebo kobercem bez stěrkování dle nabídky v předem stanoveném cenovém standardu. Krytiny jsou olištovány měkkou PVC  lištou nebo kobercovým páskem. Jiné krytiny a řešení podlah  jsou možné za příplatek.
Malířské a tapetářské práce
Standardní úpravou stěn a stropů je vymalování v barvě bílé. Jiné vymalování či jiné povrchové úpravy stěn jsou možné za příplatek.

Hromosvod

Hromosvod dle PD v závislosti typu a tvaru domu. Ve standardní ceně je hromosvod FeZn, za příplatek je možný AL.

Hrubý úklid

Zahrnuje odstranění obalů a hrubých nečistot, případně vysávání po sádrokartonářských pracích. Součástí je likvidace odpadu zákonným způsobem vč, vydání předepsaného potvrzení

Záruka kvality.

Stěnové a stropní panely jsou vyráběny jedině z certifikovaných materiálů. Výroba je řízena jednotným systémem jakosti a dozorována Výzkumným a vývojovým ústavem dřevařským v Praze. Certifikáty výrobků jsou vedeny pod čísly 1357/2/222/§5/2006 a 1357/1/222/§5a/2007.
Splečnost MS Haus s.r.o. je držitelem certifikátu na „ Montované domy na bázi dřeva“ dle Dokumentu národní kvality, který zvyšuje nároky na kvalitu výroby, ale i montáže montovaných domů.
Na konstrukce je poskytována záruka 30 let.
Na subdodávky je poskytována záruka v rozsahu podmínek subdodavatelů, ale minimálně v rozsahu předepsaném zákonem.
Řešení může být ovlivněno orientací domu ke světovým stranám, případně situací konkrétního pozemku.
Bližší informace na naší kontaktní adrese.
